DEA Ρύθμιση βασικών παραμέτρων σε πλακέτες NET230N & NET24N Leave a comment

Παρακολουθήστε στο παρακάτω βίντεο τη διαδικασία ρύθμισης των βασικών παραμέτρων σε πλακέτες DEA NET230N & NET24N

1.Στην πρώτη σύνδεση με το ρεύμα, ο πίνακας θα εμφανίσει με σειρά τις παρακάτω ενδείξεις:

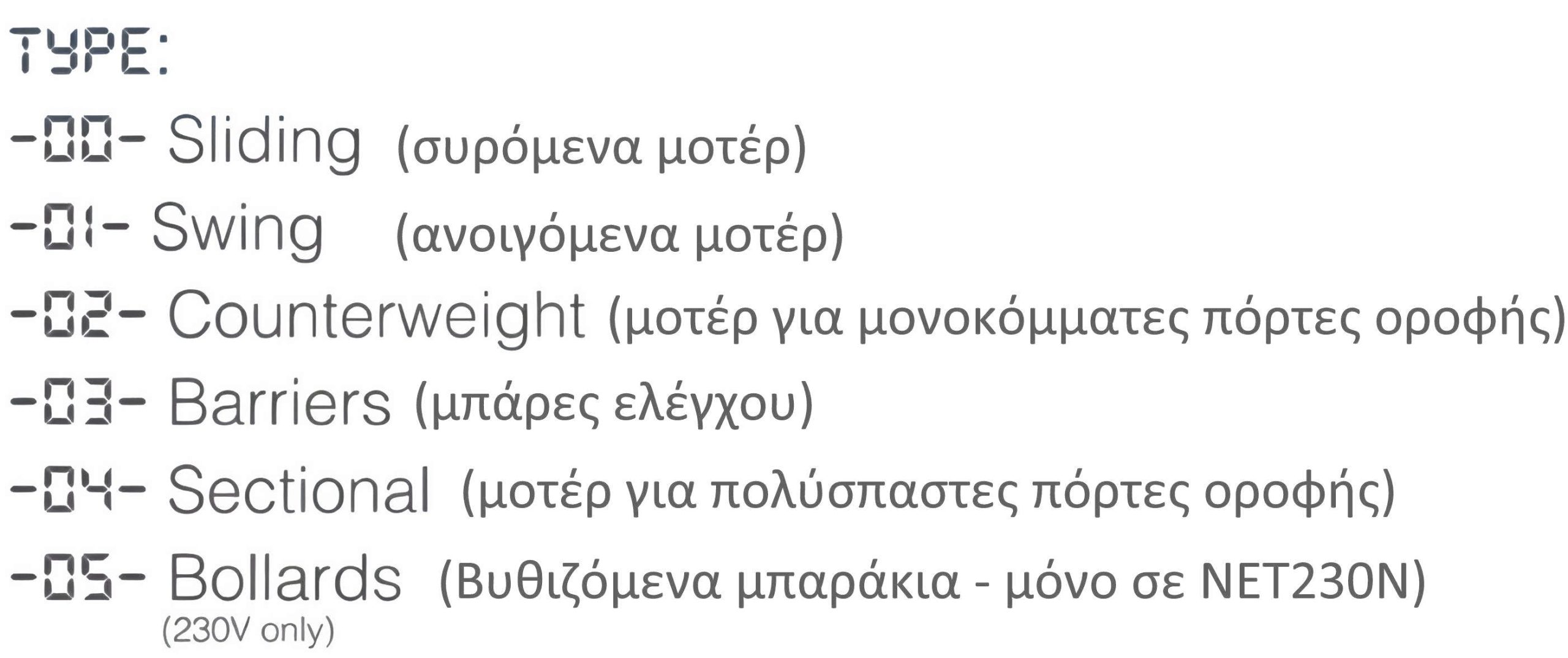

-rES- (restart) → 00.49 (αριθμός έκδοσης λογισμικού) → TyPE → -00- (τύπος για συρόμενα μοτέρ) ή διαφορετικά επιλέξτε άλλον τύπο μηχανισμού σύμφωνα με την παρακάτω λίστα:

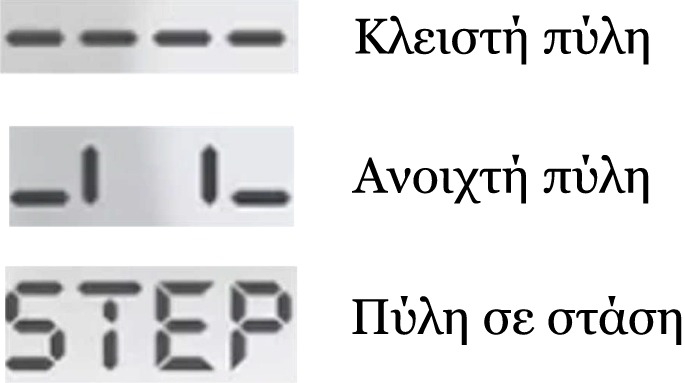

2. Στη συνέχεια θα εμφανιστεί μία από τις παρακάτω ενδείξεις, ανάλογα με τη θέση της πόρτας όπως:

3. Πατήστε το πλήκτρο (+). Στην οθόνη θα εμφανιστεί η πρώτη παράμετρος Ρ001. Κάθε φορά που θα πατάτε το πλήκτρο (+) θα εμφανίζεται και η επόμενη παράμετρος αυξητικά. Πατώντας το (-) μπορείτε να επιστρέψετε σε προηγούμενες παραμέτρους.

4. Για να επιλέξετε μία παράμετρο, πατήστε το πλήκτρο ΟΚ.

5. Μεταβείτε στην παράμετρο Ρ028 για ορισμό του μοτέρ που θα συνδέσετε π.χ d007 για συρόμενο REV (συμβουλευθείτε το τεχνικό φυλλάδιο του μοτέρ) → πατήστε ΟΚ → η οθόνη θα επιστρέψει πάλι στην ένδειξη της παραμέτρου που μόλις ρυθμίσατε δηλαδή στο Ρ028.

6. Πατήστε το πλήκτρο (+) για να μεταβείτε στην επόμενη παράμετρο Ρ029 για να ορίσετε εάν το μοτέρ είναι με encoder ή χωρίς encoder, σύμφωνα με τις παρακάτω επιλογές:

Για πίνακα ΝΕΤ230Ν

• d000 = Με encoder
• d001 = Χωρίς encoder
• d002 = Με encoder – χωρίς επιβράδυνση (slow-down)

Για πίνακα ΝΕΤ24Ν

• d000 = Με encoder
• d001 = Χωρίς encoder

7. Μόλις ρυθμιστεί η παράμετρος Ρ029, πατήστε ΟΚ → η οθόνη θα επιστρέψει πάλι στην ένδειξη της παραμέτρου που μόλις ρυθμίσατε δηλαδή στο Ρ029.

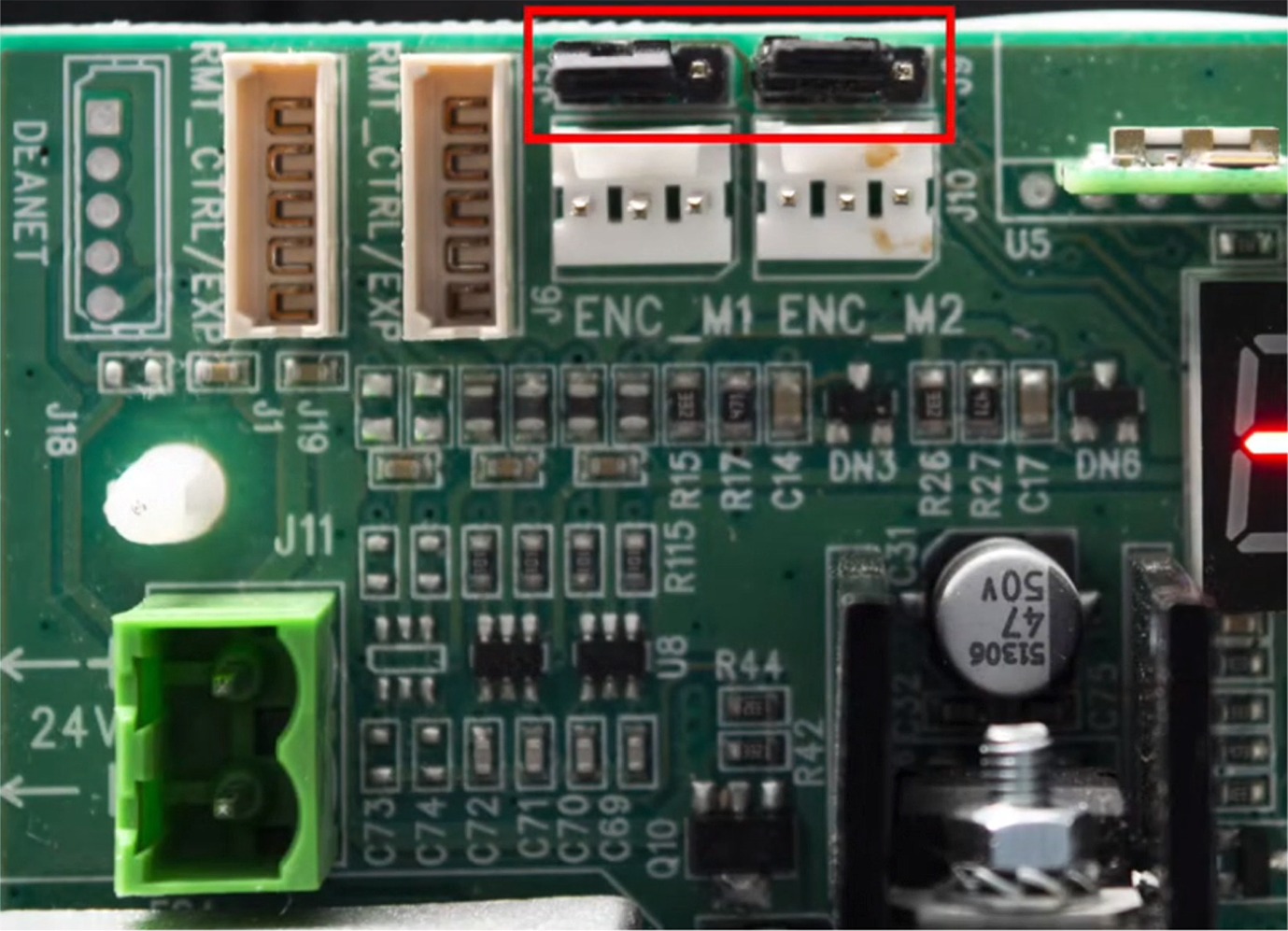

Προσοχή: Εάν η παράμετρος Ρ029 ρυθμιστεί στην τιμή d001=ΧΩΡΙΣ encoder, ρυθμίστε επίσης τα jumpers J5 & J9 στη σωστή τους θέση, όπως φαίνεται στην παρακάτω φωτογραφία:

8. Πατήστε το πλήκτρο (+) για να μεταβείτε στην επόμενη παράμετρο Ρ030 για να ορίσετε το πλήθος των μοτέρ που θα συνδεθούν στον πίνακα ελέγχου. Η επιλογή αυτή αφορά ανοιγόμενα μοτέρ (μονόφυλλα ή δίφυλλα).

9. Πατήστε ΟΚ και επιλέξτε d001 = για σύνδεση ενός μοτέρ, d002 = για σύνδεση δύο μοτέρ. Πατήστε ΟΚ → η οθόνη θα επιστρέψει πάλι στην ένδειξη της παραμέτρου που μόλις ρυθμίσατε δηλαδή στο Ρ030.

10. Πατώντας (-) ή (+) κυλίστε σε όλα τα μενού μέχρι η οθόνη να δείξει “—–” για έξοδο από τη λειτουργία προγραμματισμού.

GarazTips:

• Συμβουλευθείτε το τεχνικό φυλλάδιο του πίνακα ελέγχου για την πλήρη ρύθμιση όλων των παραμέτρων και την άρτια λειτουργία του/των μοτέρ σας.
• Εάν στον πίνακα συνδεθούν μοτέρ άλλης εταιρείας, επιλέξτε τον πλησιέστερο τύπο μοτέρ με τα ανάλογα μοτέρ της DEA.
